EHR 渣漿泵
EHR系列渣漿泵為懸臂、離心式襯膠渣漿泵，廣泛應用于選礦、冶金、化工、環保、火電廠、建材生產等行業。
EHR系列渣漿泵過流部件（葉輪、護套，護板）為天然橡膠材料（根據客戶工況需要還可以定制其它特殊橡膠材質），適用于輸送細顆粒及腐蝕性渣漿。
EHR系列渣漿泵泵體、泵蓋及傳動部件等與EHM系列渣漿泵通用。

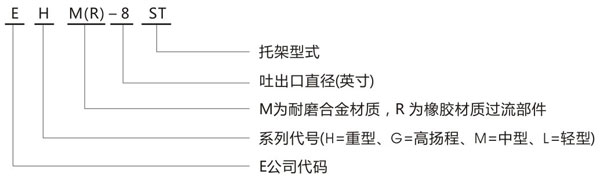

EHR系列渣漿泵型號說明：
EHR系列渣漿泵結構特點：

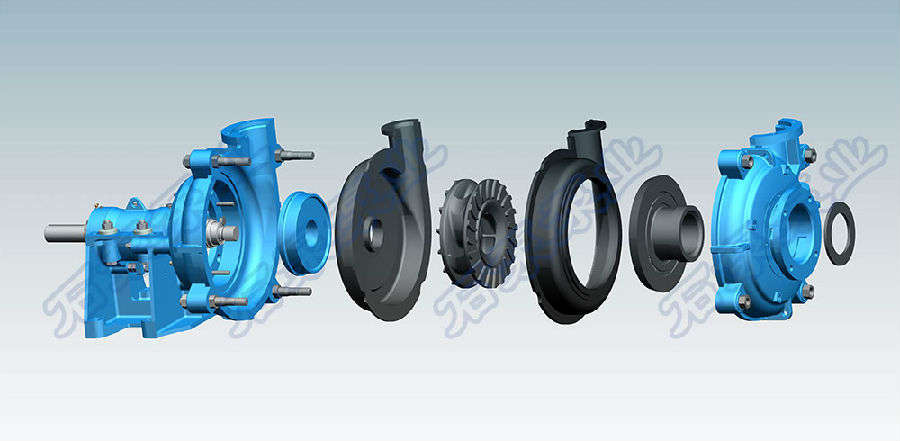

泵頭
EHR型襯膠渣漿泵亦為雙泵殼結構，泵體、泵蓋帶有可更換的耐磨、耐腐蝕橡膠內襯（包括葉輪、護套、護板等）。泵體、泵蓋與EHM型泵的泵體、泵蓋通用，其傳動部分及安裝形式與EHM型泵相同。各型泵進口均為水平方向，從傳動方向看泵為順時針方向旋轉。
渣漿泵軸封
EHR渣漿泵的軸封型式主要有副葉輪密封和填料密封，副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，一般有壓入式給礦的情況下使用，但給礦壓力值不大于泵出口壓力值10%。這種密封形式可不加軸封水（通過泵體上的油杯定期加潤滑脂）、不稀釋礦漿；但將增加功率消耗（一般需增加額定功率的5%左右）。
填料密封是常見的一種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高溫條件下。它具有結構簡單、維修方便等優點。但需加軸封水，并應保證足夠的水壓和水量，軸封水水壓為泵出口壓力加35kPa(0.35kg/cm2),軸封水量以托架大小而定，見下表(托架形式參數表)。
渣漿泵也可采用機械密封，密封效果較好，但成本高，須按要求加軸封水。
附：渣漿泵托架形式參數表：
托架形式 | A | B | C | D | E | R | F | G | S | T |
允許配套功率Kw | 7.5 | 15 | 30 | 60 | 120 | 300 | 260 | 600 | 560 | 1200 |
托架重量Kg | 17 | 24 | 45 | 77.5 | 154 | 228 | 555 | 1006 | 546 | 1156 |
軸封水量I/s | 0.15 | 0.25 | 0.35 | 0.55 | 0.70 | 0.70 | 0.70 | 1.20 | 1.20 | 1.60 |
傳動部分：
包括托架和軸承組件：
泵軸直徑大、剛性好、懸臂短、在惡劣的工況下不會彎曲和振動；
軸承根據傳動的功率不同選用重型單列或雙列圓錐滾子軸承及圓柱滾子軸承，能夠承受泵的最大軸向及徑向載荷；
軸承按軸承箱結構可采用油脂潤滑或稀油潤滑；
軸承體兩端有密封端蓋，迷宮套及迷宮環，能有效防止礦漿等污物進入軸承，保證軸承能安全運行，具有較長的壽命。
渣漿泵的傳動方式除直聯傳動外（DC）還有V型三角帶傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。
型號 | 允許配帶最大功率P(Kw) | 清水性能 | 葉輪 | |||||
流量Q | 揚程H(m) | 轉速n(r/min) | 最高效率η% | 汽蝕余量NPSH(m) | 葉輪直徑D(mm) | |||
m3/h | I/s | |||||||
EHR-1B | 15 | 10.8-25.2 | 3-7 | 7-52 | 1400-3400 | 35 | ||
EHR-1.5B | 15 | 25.2-54 | 7-15 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 178 |
EHR-2C | 30 | 36-75.6 | 10-21 | 13-39 | 1300-2100 | 2-4 | 213 | |
EHR-3C | 30 | 79.2-187.2 | 22-52 | 5-34.5 | 800-1800 | 59 | 3-5 | 245 |
EHR-3D | 60 | |||||||
EHR-4D | 60 | 144-313 | 40-87 | 12-45 | 800-1350 | 65 | 3-5 | 365 |
EHR-4E | 120 | |||||||
EHR-6E | 120 | 324-713 | 90-198 | 7-49 | 400-1000 | 65 | 5-10 | 510 |
EHR-6R | 300 | |||||||
EHR-8ST | 560 | 540-1188 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | 686 |
EHR-10ST | 560 | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 762 |
EHR-12ST | 560 | 1156-2520 | 321-700 | 13-14 | 300-500 | 79 | 3-8 | 965 |
EHR-14TU | 1200 | 1379-3060 | 383-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
注：1.推薦流量范圍為50%Q≤Q≤110%Q′（Q′相應于最高效率點流量）； 2.NPSH是指最高轉速時，推薦Q點所對應的NPSH值。 | ||||||||

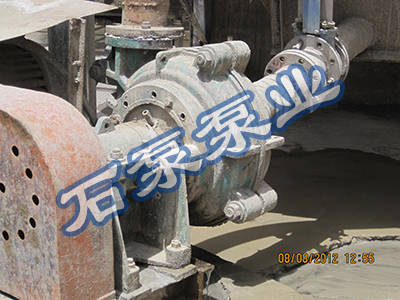

云南銅業某銅選廠現場 EHR-2C膠泵

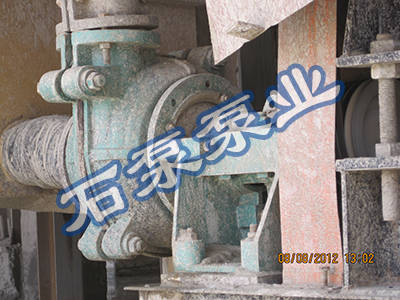

云南銅業某銅選廠現場 EHR-3C膠泵
云南銅業集團是石泵泵業較早客戶之一，2003年開始嘗試使用我公司產品。后據客戶反饋，我司產品整體使用壽命要比普通市面產品高35%以上。后10多年間，旗下多個項目全部選用石泵泵業提供渣漿泵方案。上圖是是云南銅業旗下某銅選廠現場，客戶對我司產品和售后技術支持滿意。
